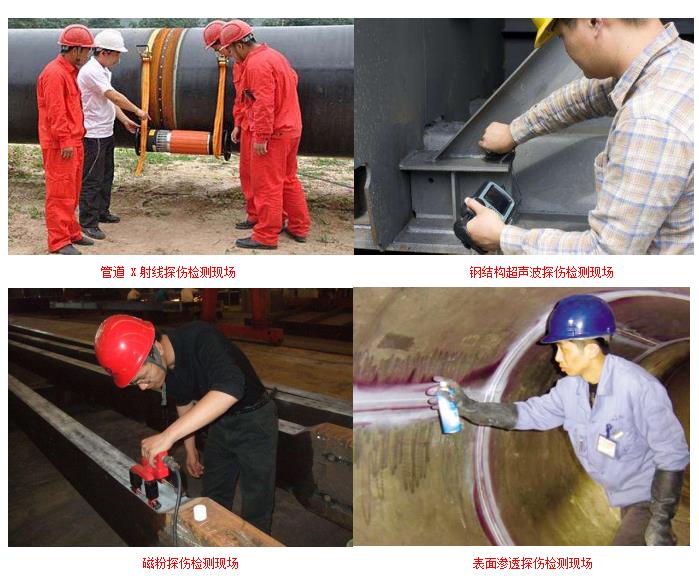

      無損滲透超聲波 磁粉 射線 檢測報告NDT Report


      2020-05-26




       無 損 檢 測 報 告
      NDT Report
      注 意 事 項
      matters need attention

      1、本報告無檢測單位檢測專用章無效。
      1、The report is invalid if without the stamp seal of inspection organization.
      2、未經本檢測公司書面批準不得部分復制報告。
      2、Without written approval of the company shall not be part of the copy test report.
      3、報告無報告人、審核人、報告批準人簽字無效。
      3、The report is invalid if without the signature of the reporter, reviewer and report approver.
      4、報告涂改無效。
      4、The report is invalid if altered.
      5、如對本報告有異議，應于收到報告之日起十五日內向檢測單位提出，逾期一般不予受理。
      5、if there is any exception,Contacting the test organization in 15 days since you receive the report, otherwise it is not accepted.
      6、委托檢測僅對來樣負責；見證取樣時，由見證人對樣品真實性負責。
      6、The entrusted company is only responsible for the test samples; if witnessing sampling, the witness is responsible for the authenticity of the samples.

      滲透檢測報告(首頁)
      JUBANG QUALITY INSPECTION
      Penetrating Checking Report
      報告編號Report Number：JBZJUT-202004-020             第1頁  共6頁
      工件名稱
      artifact names
      Double glass Sight flow indicator
      產品規格
      Spec
       3/4", 1.5”, 2”, 3"
      委托單位
      Customer

      檢測日期
      Date for inspection

      工件編號
      Workpiece No
      1-36
      工藝卡編號
      Process card No
      JBZJPT-201612-001
      執行標準
      Standard of inspection
      NB/T47013.5-2015
      驗收級別
      Acceptance levels
      Ⅰ
      檢測比例
      Detection numbers
      100%
      材    質
      Material of sample
      SS316L
      規  格
      Spec
      見續頁
      see appendix
      檢測時機
      Detection time
      焊后
      After welding
      焊條牌號
      Electrode material
      ER316L
      表面狀態
      Surface?condition
      外觀檢查合格
      Qualified
      工件表面溫度
      surface temperature
      20℃
      檢測方法
      test method
      ⅡC-d
      檢測面
      Detection surface
      外表面
      External surface
      觀察方法
      Observation method
      目視
      visual
      試塊
      Test block

      B型試塊
      Type B test block
      對比試驗
      contrast test
      /
      靈敏度等級
      Sensitivity class
      3級
      class 3
      滲透劑型號
      Penetrant model
      DPT-5
      清洗劑型號
      Detergent model
      DPT-5
      顯像劑型號
      Developer model
      DPT-5
      滲透時間
      Penetration time
      10 min
      干燥時間
      Drying time
      5 min
      顯像時間
      Developing time
      10 min
      可見光照度
      Visible illuminance
      ≥1000lx
      黑光照度
      Black light illuminance
      /
      去除多余滲透劑
      Remove excess penetrant
      擦拭
      wipe
       滲透檢測報告(首頁)
      Penetrating Checking Report
      報告編號Report Number：            第2頁  共6頁
      滲透劑施加方法
      penetrating Agent Adding Ways
      噴
      Ways Of Spraying
      顯像劑施加方法
      Method of applying developer
      噴
      Ways Of Spraying
      干燥狀態
      Drying State
      自然干燥
      Dry naturally
      檢測結論Test Summary：


         本報告對所委托焊縫進行滲透檢測，質量符合 NB/T47013.5-2015標準（I級）的要求，滿足產品合格級別II級要求，檢驗結論合格。
      In this report, the welds entrusted by the entrusting party are subject to penetrant inspection, and the quality meets the requirements of NB/T47013.5-2015 standard (level I), the product qualification level II, and the inspection conclusion is qualified.




      檢測人（資格）inspector：
      年    月   日
      審核人（資格）auditor：
      年    月   日
      無損檢測專用章NDT Special seal for inspection：
      滲透檢測報告(續頁)
      Penetrating Checking Report(appendix)
      報告編號Report Number：
      序號
      No.
      規  格
      Spec
      mm
      檢測部位
      Examination region
      檢測長度
      Checking?Part
      mm
      缺陷的定性、定量及定位
      Qualitative, quantitative and positioning of defects
      評定等級
      Rating
      1.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      2.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      3.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      4.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      5.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      6.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      7.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      8.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      9.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      10.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      11.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      12.
      3/4"
      焊縫
      weld
      552.64
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      13.
      1.5"
      焊縫
      weld
      960.84
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      14.
      1.5"
      焊縫
      weld
      960.84
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
      15.
      1.5"
      焊縫
      weld
      960.84
      未發現相關缺陷顯示
      No relevant defects found
      Ⅰ
